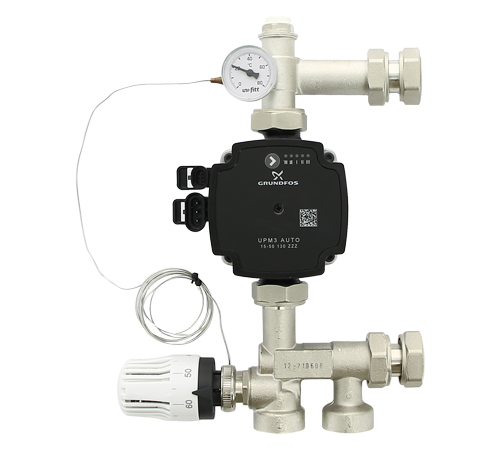

Смесительная группа UNI-FITT SOLOMIX mini c эксцентриком ВР и насосом GRUNDFOS UPM3 AUTO 15-50 130

Насосно-смесительная группа SOLOMIX MINI Uni-Fitt предназначена для создания низкотемпературных систем отопления (типа «тёплый пол»). Монтируется на коллекторной группе низкотемпературного контура, подключается к высокотемпературному контуру системы отопления. Насосно-смесительная группа (НСГ) используется, чтобы поддерживать температуру носителя в заданных параметрах в комбинированной системе отопления (теплые полы и радиаторы водяного отопления). Стабильная величина температуры обеспечивается термостатическим смесительным клапаном (вентилем), высокочувствительный датчик которого устанавливается непосредственно в среду теплоносителя.

Группа работает с двумя контурами:

• высокотемпературным, к которому подключается смесительный узел и который обеспечивает функционирования настенных радиаторов;
• низкотемпературным, для обогрева помещений в системе теплого пола.

Циркуляция теплоносителя в низкотемпературном контуре осуществляется насосом Grundfos UPM3 AUTO 15-50 130

Преимущества НСГ

1. Компактные размеры. Играет немаловажную роль в организации пространства
2. Строго вертикальное расположение насоса относительно коллекторной группы вне зависимости от стороны подключения
3. Монтаж оборудования позволит создать комфортный температурный режим в домах, коттеджах с возможностью его поддерживать в автоматическом режиме.
4. Универсальность подключения. Узел может монтироваться как слева, так и справа от коллекторной группы
5. Возможность контролировать величину температуры с помощью встроенного термометра и при необходимости производить регулировку температурного режима с помощью рукоятки термостатического вентиля.

Особенности монтажа

Подключение группы производится к коллектору высокотемпературного контура и к системе теплоносителей теплого пола. Для этого используются компрессорные фитинги, кольцевые зажимы, шайки, втулки. Перед выполнением монтажа рекомендуется установить специальный открытый или закрытый коллекторный шкаф, для компактного размещения насосно-смесительного оборудования.

Комплектация

• циркуляционный насос Grundfos UPM3 AUTO 15-50 130 ;
• нижний гидравлический блок (возврат из низкотемпературного контура отопления) состоит из термостатического вентиля М30х1,5 с термостатической головкой и погружным датчиком температуры, накидной гайки для подключения циркуляционного насоса 1”, подключение подающего и обратного трубопровода с внутренней резьбой 1”, подключение наружной или накидной гайкой со стороны коллектора;
• верхний гидравлический блок (подача в низкотемпературный контур отопления), включающий ручной клапан для удаления воздуха 1/2", накидной гайки для подключения циркуляционного насоса, контрольный термометр, гильзу для погружного датчика температуры и подключение с наружной резьбой или накидной гайкой со стороны коллектора;
• паспорт.
