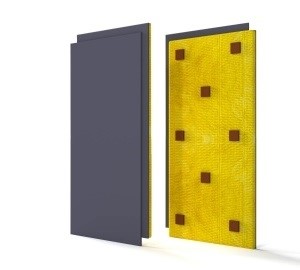

Сэндвич-панели с опорами из материала Sylomer®.
Применяются под выравнивающей стяжкой в конструкции звукоизолирующего пола плавающего типа.
Описание
Для помещений с высокими статическими и интенсивными динамическими нагрузками на перекрытие, к числу которых относятся спортивные залы, технические и производственные помещения, а также съемочные павильоны, где требуется конструкция звукоизолирующего пола, способная сохранять заданные виброакустические характеристики в течение длительного срока эксплуатации. Данные панели в качестве упругого рабочего слоя укладываются под стяжку плавающего пола, чем обеспечивается высокое снижение уровня ударного шума, а также значительное увеличение дополнительной изоляции воздушного шума. Применение материала Sylomer® в панелях Шумостоп-техно гарантирует сохранение акустических и эксплуатационных свойств конструкции звукоизолирующего пола не менее 30 лет эксплуатации.
Отличительные особенности
Высокая степень изоляции ударного шума - 41 дБ;
Стабильные акустические и эксплуатационные свойства пола в течение 30 лет при высоких статических и динамических нагрузках;
Дополнительная изоляция воздушного шума;
Отсутствие разделительного слоя при устройстве стяжки.
Характеристики
Физико-технические характеристики
Рабочий размер панелей:1200 х 600 мм;
Толщина сэндвич-панелей: 33 мм;
Вес упаковки: 2,2 кг;
Количество в упаковке: 1 шт./0,72 м2.
Для различных значений предельной нагрузки на основание звукоизолирующего пола применяются следующие типы сэндвич-панелей:
Наименование панели
Максимально допустимая нагрузка на панель, кг/м2
Собственная резонансная частота системы при 100% нагрузке, Гц
Относительное сжатие панели при 100% нагрузке, %
Собственная резонансная частота системы при 50% нагрузке, Гц
Шумостоп-техно 350
350
11
10
19
Шумостоп-техно 600
600
11
10
18
Шумостоп-техно 1200
1200
10
10
15
Индекс снижения уровня ударного шума одним слоем ШУМОСТОП-Техно под стяжкой 100-120 кг м2 ; Ln,w = 41 дБ.
Монтаж
Панели Шумостоп-техно с перекрытием стыков укладываются на ровное или предварительно выровненное основание слоем пенопласта вверх. Стыки склеиваются армированной липкой лентой. Полоса ленты Вибростек-М 150 Применяется по периметру помещения и вокруг колонн. Высота краевой планки должна быть немного больше высоты укладываемой стяжки. Стык краевой прокладки с панелями «Шумостоп-техно» также заклеивается армированной лентой. Поверх панелей «Шумостоп техно» укладывается цементно-песчаная стяжка марки не менее М300 и толщиной не менее 60 мм, которую обязательно армируют металлоконструкциями для придания ей повышенной механической прочности.
