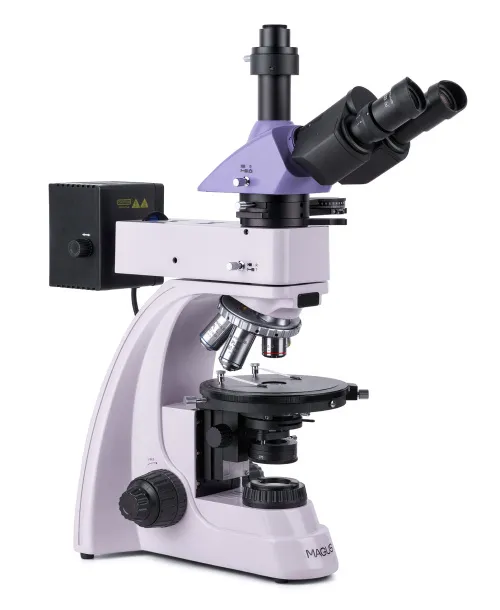

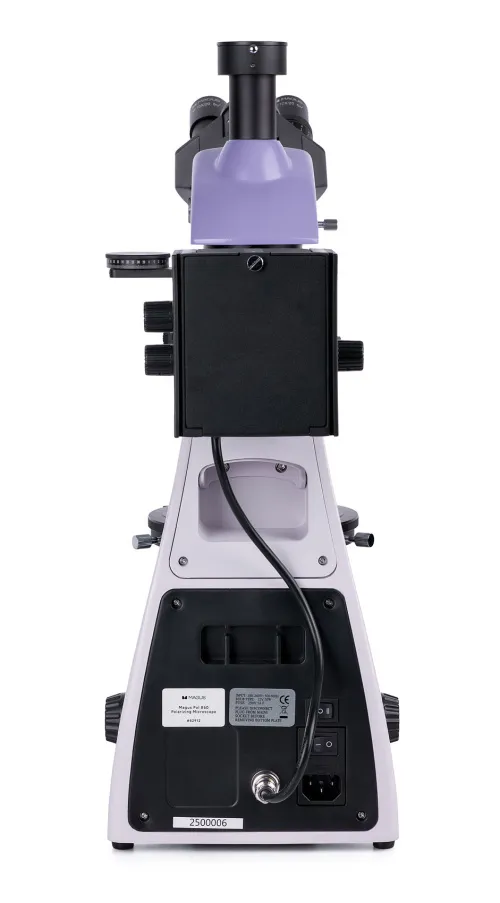

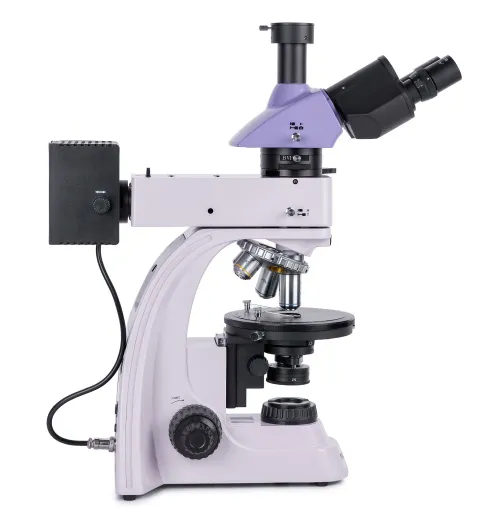

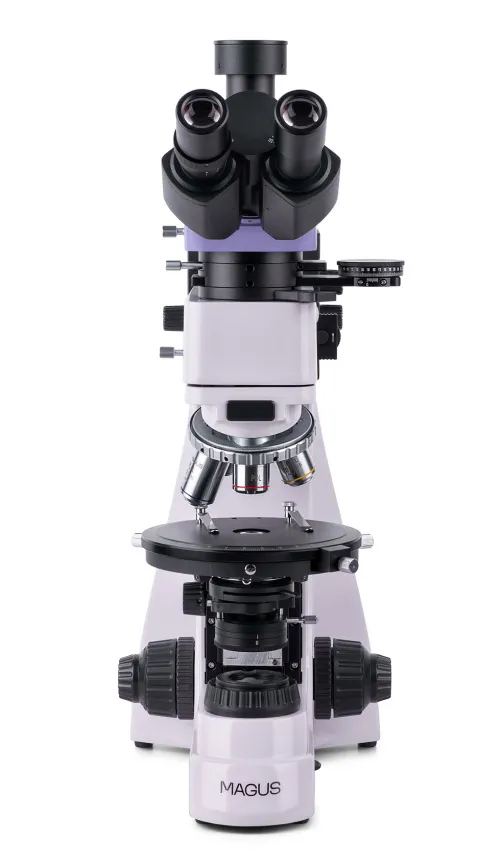

Микроскоп поляризационный MAGUS Pol 850

MAGUS Pol 850 – это профессиональный микроскоп для работы по методу поляризации в проходящем и отраженном свете. Также он поддерживает работу в светлом поле. Микроскоп предназначен для исследования геологических, биологических полимерных анизотропных объектов и непрозрачных аншлифов, толщина которых может достигать 15 мм. Одна сторона аншлифа должна быть отполирована. Микроскоп применяется в разных сферах науки: медицине, петрографии, минералогии, криминалистике и проч.

Оптическая схема

Планахроматические объективы рассчитаны на работу без покровного стекла и свободны от напряжений, т. е. не вносят ложных оптических эффектов в изображение. Оптика обеспечивает четкое и детализированное изображение по всему полю зрения. Всего в комплект включены четыре объектива, они устанавливаются в револьверное устройство с пятью гнездами. В оставшееся свободное гнездо может быть установлен опциональный объектив из линейки аксессуаров бренда. Гнезда револьвера центрируются.

На микроскопе установлена тринокулярная насадка, имеющая отдельный канал визуализации для цифровой камеры (камера в комплектацию не включена). Световой поток может быть полностью направлен в окулярные тубусы или на камеру (деление 100/0 или 0/100). Для настройки оптики под особенности зрения пользователя можно воспользоваться диоптрийной подвижкой на левом окуляре.

Система освещения

Для освещения рабочей области используются галогенные лампы 30 Вт – для отраженного и проходящего света. Они ярко светят в «теплом» цветовом спектре, поэтому создают оптимальные условия для длительной работы на каждом объективе: образцы видны хорошо, а глаза не устают. Освещение может быть выставлено по методу Кёлера, т. е. изображение получится без артефактов, с высоким разрешением и без виньетирования. В отраженном свете доступно использование светофильтров.

Поляризованный свет получается в результате взаимной работы анализатора и поляризатора: их поворотом относительно друг друга регулируют угол поляризации. Для коноскопии используется линза Бертрана – она расположена в промежуточной насадке. Там же находится слот для установки компенсаторов – с помощью компенсаторов повышают контраст объектов.

Механика

Предметный столик вращается, поэтому можно изменять преломление света внутри образца. Также столик может быть отцентрирован относительно оптической оси. На столике присутствуют отметки угла поворота и измерительная шкала.

Для фокусировки используются рукоятки на корпусе микроскопа: резкость настраивают грубо и тонко. Ход грубой фокусировки можно сделать мягче или жестче – для удобства пользователя. Также для нее присутствует блокиратор хода.

Аксессуары

Раскрыть все возможности микроскопа помогут дополнительные аксессуары: объективы, окуляры, цифровые камеры, калибровочные слайды. Они представлены в линейке бренда MAGUS.

Основные особенности:

• Для работы по методу поляризации в отраженном и проходящем свете; доступен метод светлого поля
• Канал визуализации для установки цифровой камеры; деление светового потока: 100% света на окуляры или 100% света на канал визуализации
• Планахроматические объективы без напряжений не вносят оптических искажений в изображение
• Источники проходящего и отраженного света – галогенные лампы 30 Вт; Кёлер для отраженного и проходящего света
• Центрируемые гнезда револьверного устройства, центрируемый предметный столик; столик вращается и имеет измерительную шкалу
• Линза Бертрана и компенсаторы расположены в промежуточной насадке
• Возможность установки дополнительных аксессуаров

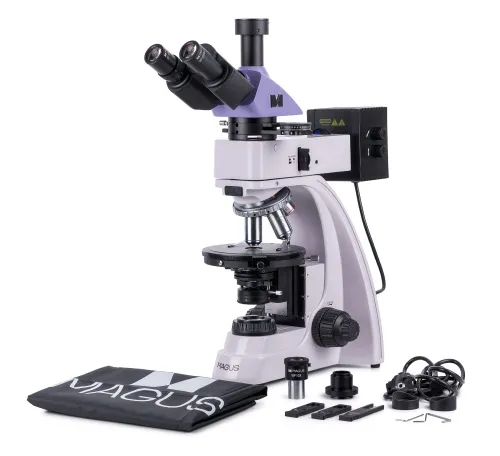

Комплектация:

• Штатив со встроенным источником электропитания, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
• Осветитель отраженного света – насадка с фонарем лампы
• Тринокулярная визуальная насадка
• Промежуточная насадка с линзой Бертрана, анализатором и слотом для установки компенсаторов
• Компенсаторы: ? компенсатор, ?/4 компенсатор, кварцевый клин
• Объектив-планахромат, рассчитанный на бесконечность: PL 5x/0,12 WD 26,1 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 10x/0,25 WD 5,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 40x/0,6 (подпружиненный) WD 3,98 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 60x/0,7 (подпружиненный) WD 2,03 мм
• Окуляр 10x/20 мм (2 шт.)
• Окуляр 10х/20 мм с перекрестьем
• Адаптер C-mount 1х
• Ключ-шестигранник
• Сетевой шнур питания
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Окуляр 10х/20 мм со шкалой. Цена деления шкалы 0,1 мм
• Окуляр 16х/11 мм (2 шт.)
• Окуляр 20х/11 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL 2,5x/0,07 WD 11 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 50x/0,7 (подпружиненный) WD 3,67 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 80x/0,8 (подпружиненный) WD 1,25 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL100x/0,85 (подпружиненный) WD 0,4 мм
• Препаратоводитель
• Цифровая камера
• Калибровочный слайд
